作者: 来源: 日期:2019-3-8 12:09:22
冲压弯头规格型号

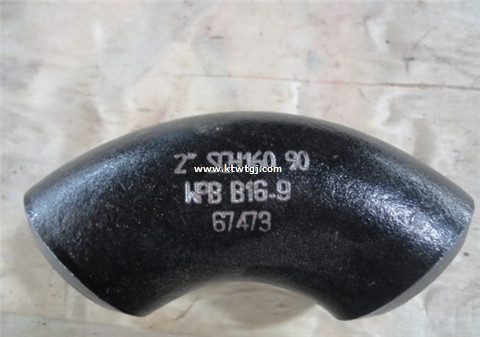

先了解一下两种尺寸是什么意思呢?其实它们都是代表了冲压弯头的平均外径的尺寸,并不能代表其实际的外径或者内径尺寸。在国际上平均尺寸又分为A系列(1系列)和B系列(2系列)两种。以国标产品为例,它的执行标准相同,只是某几个尺寸不同。下图为DN与英寸的两种产品展示,看下图例:
看完图片再来看下两者的尺寸对应表:
冲压弯头公英对照表 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
公称通径B | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
英制A | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 3-1/2 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
A系 | 17 | 25 | 32 | 38 | 45 | 57 | 76 | 89 | - | 108 | 133 | 159 | 219 | 273 | 325 | 377 | 426 |
B系 | 17.15 | 26.67 | 33.40 | 42.16 | 48.26 | 60.33 | 73.03 | 88.90 | 101.60 | 114.3 | 141.30 | 168.28 | 219.08 | 273.05 | 323.85 | 355.6 | 406.4 |
以上为1/2-16英寸对照表完整参照表格可以看下冲压弯头规格型号尺寸表完整篇。
