冲压弯头1系列与2系列什么意思区别介绍

作者: 来源: 日期:2019-2-22 22:03:18

冲压弯头1系列与2系列什么意思呢?

简单来说也就是产品端部外径两种尺寸的表达方法,1系列(A系)的冲压弯头外径是为了适应国际贸易产生的外径标准,他以美标的ASNI B16.30为基础产生的,计量单位为英寸。2系列(B系)则是我国国内沿用的老标准的沿袭,计量单位为毫米。

对照下表格就能看出差异了:

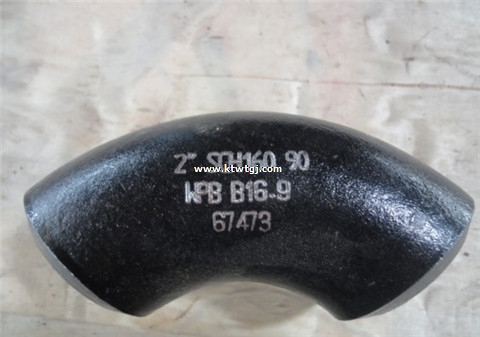

1系列冲压弯头

冲压弯头1系列与2系列端部外径尺寸对比
英制(英寸)1系列端部外径(mm)公称通径(DN)2系列端部外径(mm)
1/2′′21.3
1518
3/4′′26.72025
1′′33.42532
1.2′′42.23238
1.5′′48.34045
2′′60.3
5057
2.5′′76.1
6576

根据以上表格可以明显看出在通径相同的情况下其外径尺寸明显不同。
