焊接弯头

大口径弯头

产品介绍:

大口径弯头无缝还是焊接

    这个问题的主要看怎么定义大口径了,要知道在标准当中是没有明确的定义什么是大口径弯头的,你可能在某百科知识当中看到当公称通经超过DN600时被称为大口径弯头。可同样的也是此百科知识还有一种答案是,当公称通经超过DN250时也可称为大口径弯头。那么哪一个定义比较准确呢?上面也明确说了标准当中没有明确的注明,加之行业不同称呼有所差异,大口径弯头只是一个简单的称呼而已。

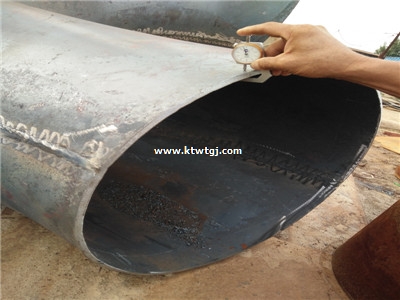

大口径无缝弯头

    回归正题,不管大口径如何定义,来看下它到底是焊接还是无缝。首先焊接弯头方面,由于其成型工艺可以为拼接焊,因此在口径方面可达到2000mm、3000mm乃至更大。反过来看无缝弯头,这个类型在成型以及原材料的取材方面便受限制了。取材方面,必然是无缝钢管,已知的目前计算所能达到的热扩无缝钢管规格上限为1220mm,其实在生产中实际的口径上限不过820mm而已。

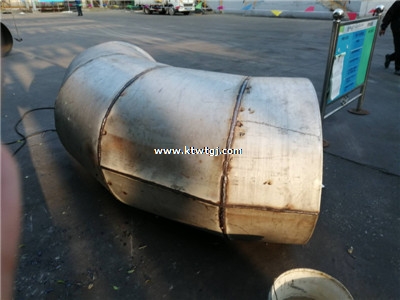

大口径焊接弯头

    综上所述可以得出结论,大口径弯头无缝还是焊接其实都是可以的,不管哪一种都是可以生产出大口径弯头的。不过说句篇外的话题,在价格方面不管是小口径还是大口径弯头,无缝都是要比焊接贵不少的。在选择方面请根据实际情况抉择。

大口径弯头的制作标准

     不管什么口径基本都会遵循以下标准生产制造:1.石化标准:SH3406-2013,2.国标:12459-2017,3.船标:GB/T10752-2005,4.电力标准:GD87、GD2000,5.美标:ASME/ANSI B16.9-2012,6.化工标准:HGJ514-1987,7.日标:JIS B2311-2018.

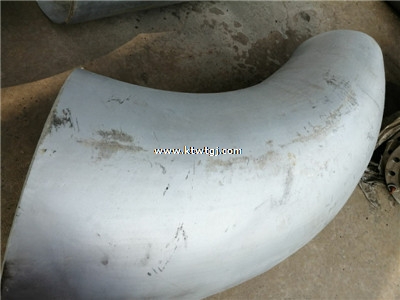

国标大口径弯头

大口径弯头允许误差

大口径弯头公差表
大口径弯头
中心到端面尺寸
180度
公称通经DN破口处外径
端部外径95、45度长、短半径A、B、C、M
3D半径A、B
中心至中心尺寸
背面至端面尺寸
15-65+1.6、-0.8
 ± 0.8 ± 2 ± 3 ± 6 ± 6
80-90
 ± 1.6± 1.6 ± 2 ± 3 ± 6± 6
100
± 1.6± 1.6± 2± 3± 6± 6
125-200
+2.4、-1.6± 1.6± 2± 3± 6± 6
250-450
+4.0、-3.2
±3.2± 2± 3± 10± 6
500-600
+6.4、-4.8±4.8± 2± 3± 10± 6
650-750
+6.4、-4.8±4.8± 3± 6--
800-1200
+6.4、-4.8±4.8±5± 6--
1300-1500
+6.4、-4.8±4.8± 6.4± 10--

允许误差尺寸需按照以上表格严格执行。
